Fabricante de conectores de cable de cobre Descripción general
Qué es el 314
El 314 es un conector de empalme para cable perimetral en exteriores. Une 2 o 3 cables de cobre sólido con una cuchilla IDC que desplaza el aislamiento dentro de un cuerpo sellado lleno de grasa de silicona, diseñado para instalaciones exteriores enterradas y húmedas. No es un empalme de gel tipo jelly crimp de interior como la serie UY/UR, ni un conector genérico de baja tensión. Pertenece a la línea de cable perimetral exterior de Mintel.
- Conector IDC pigtail para cable perimetral exterior
- Para 2 o 3 cables de cobre sólido
- Conexión con contacto en U sin pelar
- Lleno de grasa de silicona para instalaciones exteriores enterradas, húmedas y de alta humedad
- Separado de los conectores jelly crimp UY/UR de interior llenos de gel
- Suministro B2B de fábrica suelto / a granel
Especificaciones
Datos técnicos del conector 314
Estos son datos de producto bloqueados para el conector 314. La idoneidad debe confirmarse según tamaño de cable, voltaje, entorno, exposición a humedad y condiciones de instalación.
| Parámetro | Valor |
|---|---|
| Rango de cable | 0.6-1.25 mm / 22-16 AWG |
| Tipo de cable | Solo cobre sólido |
| Número de cables | 2 o 3 cables (pigtail) |
| Diámetro exterior máx. de aislamiento | 3.08 mm / 0.12" |
| Cuerpo | Carcasa de plástico PA66 + tapa exterior de PA |
| Cuchilla | Contacto en U de bronce estañado |
| Sellado | Lleno de grasa de silicona |
| Formato | Cuerpo tridimensional (no tipo botón plano como UY/UR) |
| Conexión sin pelar | Sí |
| Embalaje | Suelto / a granel solamente (sin carrete ni tira) |
| Voltaje / corriente | Sin clasificación - la idoneidad debe confirmarse según tamaño de cable, voltaje, entorno, exposición a humedad y condiciones de instalación |
Aplicaciones
Aplicaciones en robot cortacésped y cable perimetral enterrado
La página 314 tiene una aplicación principal confirmada y un uso exterior por compatibilidad de especificaciones. Se posiciona primero para reparación de cable perimetral de robot cortacésped, mientras que el mantenimiento de cable perimetral enterrado se usa solo cuando coinciden el tamaño del cable, el cobre sólido, la exposición a humedad y las condiciones de instalación.

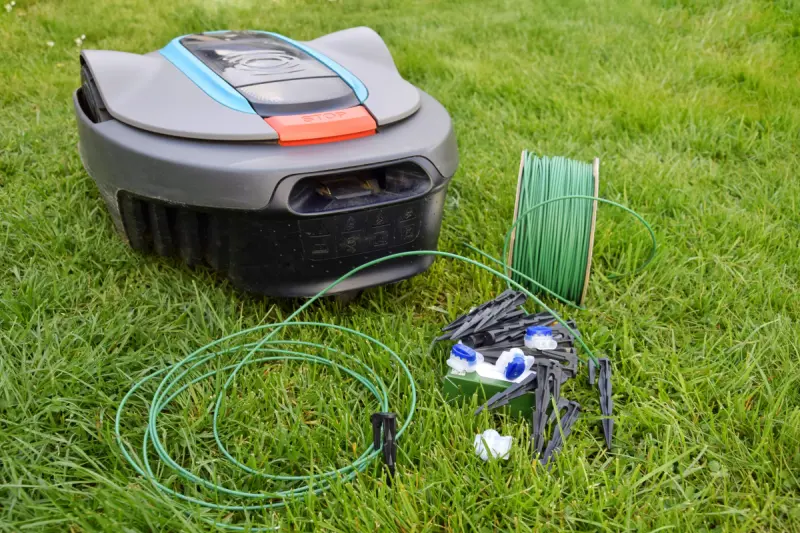

Cable perimetral de robot cortacésped
Reparar o extender el lazo perimetral cuando el cable es de cobre sólido y está dentro del rango confirmado de 22-16 AWG.

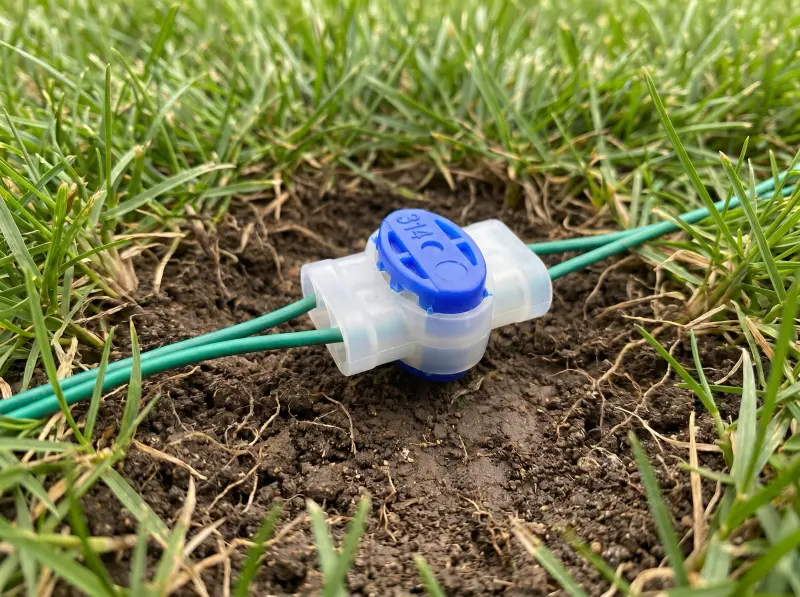

Reparación de cable perimetral enterrado exterior
Mantener trazados de cable perimetral enterrado en exteriores cuando coinciden el tamaño del cable, el cobre sólido, la exposición a humedad y las condiciones de instalación.
| Aplicación | Cuándo encaja el 314 | Comprobar antes de usar |
|---|---|---|
| Cable perimetral de robot cortacésped | Reparación o extensión de lazo perimetral de cobre sólido | Confirmar rango de cable 22-16 AWG / 0.6-1.25 mm |
| Reparación de cable perimetral enterrado exterior | Mantenimiento de empalmes pigtail de 2/3 cables en trazados enterrados exteriores | Confirmar cobre sólido, exposición a humedad y condiciones de instalación |
Uso secundario
Secundarias solo cuando las condiciones coinciden
El empalme general de 2/3 cables, además de iluminación paisajística, control de termostato/HVAC, telefonía heredada y uso de empalme en alarma/sensor, puede encajar, pero solo cuando se confirman el tamaño de cable, el tipo de cobre sólido, el voltaje, el entorno, la humedad y las condiciones de instalación. Permanecen como secundarias y no son el ángulo SEO.
- Empalme general de 2/3 cables cuando las especificaciones coinciden.
- Iluminación paisajística solo en casos seleccionados de 16 AWG; es un uso límite y no el posicionamiento principal.
- Control de termostato/HVAC, telefonía heredada y alarma/sensor solo después de confirmar cable y condiciones de instalación.
Sellado
Por qué grasa de silicona, no gel
El 314 está sellado con grasa de silicona, no con gel. El término gel se reserva para la serie interior UY/UR. El llenado completo con grasa desplaza la humedad del contacto IDC en instalaciones exteriores enterradas, húmedas y de alta humedad.
- Sellado con grasa de silicona, no lleno de gel.
- El término gel pertenece a los conectores jelly crimp UY/UR de interior.
- No afirmar VDE, IPX8, UL ni CSA sin prueba de Mintel.
Suministro B2B
Suministro de fábrica del conector 314 de Mintel
Mintel es una fábrica B2B, no una tienda al por menor. El 314 se suministra en embalaje suelto / a granel para distribuidores, revendedores, equipos de mantenimiento y compradores de proyecto. Se pueden revisar pedidos de prueba pequeños para compradores cualificados, normalmente con embalaje neutro y flete aéreo internacional por cuenta del comprador.
- Embalaje suelto / a granel para suministro B2B.
- Consultas de distribuidores, revendedores, equipos de mantenimiento y compradores de proyecto.
- Se pueden revisar pedidos de prueba pequeños para compradores cualificados.
- Los debates OEM personalizados pueden revisarse con muestra, plano, rango de cable objetivo, aplicación y cantidad esperada.
Productos relacionados
Páginas relacionadas de conectores Mintel
Jelly Crimp Connectors Conectores IDC de interior llenos de gel, incluyendo UY, UY2, UR, UR2 y UB2A.
Conectores para Acometida Telefónica Gama de conectores telecom de cobre, incluyendo inline, drop wire, modulares, jelly crimp y conectores de empalme relacionados.
Conectores Picabond Conectores para mantenimiento de cable telefónico multipar legacy y discusión de herramienta de crimpado compatible. FAQ
Preguntas de compradores
¿Es el 314 igual que un empalme de gel tipo jelly crimp como el UY o el UR?
No. El 314 es un conector de cable perimetral exterior sellado con grasa de silicona. La serie UY/UR son empalmes de gel tipo jelly crimp de interior. Son líneas separadas y no deben mezclarse.
¿Funciona el 314 con cable trenzado?
No. La especificación confirmada de Mintel 314 es solo para cobre sólido, 0.6-1.25 mm / 22-16 AWG.
¿Puedo usar el 314 en el cable de una cerca invisible/electrónica para mascotas?
El cable de una cerca para mascotas / cerca invisible no es la aplicación visual principal del 314. Los productos de reparación encontrados en SERP no coinciden visualmente con la geometría IDC 314. Si un comprador pregunta por este uso, confirme el tamaño del cable, el requisito de cobre sólido, los requisitos del sistema y el método de instalación. Como el lazo puede transportar señal de RF, Mintel no garantiza el desempeño de la señal; pruebe la continuidad del lazo después de la instalación.
¿Cuál es la clasificación de voltaje y corriente?
El 314 no tiene clasificación de voltaje/corriente. La idoneidad de la aplicación debe confirmarse según el tamaño de cable, el voltaje, el entorno, la exposición a humedad y las condiciones de instalación.
¿Cuál es el pedido mínimo y el embalaje?
Mintel es una fábrica B2B, no una tienda al por menor. El 314 se suministra suelto/a granel solamente (sin embalaje en carrete ni tira). Se pueden revisar pedidos de prueba pequeños para distribuidores, revendedores y compradores de proyecto cualificados.
